Высоковольтные электродвигатели ВАО4, ВАО7

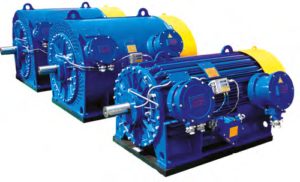

электродвигатель ВАО7Электродвигатели асинхронные трехфазные с короткозамкнутым ротором обдуваемые взрывозащищенные ВАО4, ВАО7 используются как для работы в шахтах, опасных по газу и пыли, так и во взрывоопасных зонах помещений и наружных установок.

Режим работы: продолжительный S1 от сети частотой 50 Гц. Разрешается работа от преобразователя частоты (S8, S9, S10).



Особенности характеристики электродвигателя

Исполнения по взрывозащите:

  • ВАО4 — 1ExdIICT5 Gb (кроме ацетилена);
  • ВАО7 — 1ExdIIBT4 Gb; PBExdI Mb; PB-4B.

Вид климатического исполнения:

  • У1;
  • У2;
  • У5;
  • УХЛ1;
  • УХЛ2;
  • УХЛ4;
  • Т2;
  • Т5.

Конструктивное исполнение по способу монтажа:

  • IM1001;
  • IM3001

Защита электродвигателя:

  • Корпуса и коробки выводов – IP54, IP55(под заказ);
  • Кожуха наружного вентилятора – IP20.

Способ охлаждения:

  • ICA 0151
  • ВАО4, ВАО7А(М)-560
    • ВАО4, ВАО7А(М)-630
    • ВАО4, ВАО7М-560-1250 (1600)
    • ВАО4, ВАО7М-710-1600 (2500)
  • ICA 0141
  • ВАО4, ВАО7А(М)-460

Электродвигатели ВАО7А, ВАО7М обладают правым и левым направлением вращения. Изменение направления вращения производится только из состояния покоя.

Изоляционные материалы обмотки статора класса нагревостойкости «F».

Электродвигатели снабжаются прибором контроля температуры УКТ-9, по просьбе Заказчика прибором УКТ-12 или УКВТ.

Основные преимущества электродвигателей ВАО4, ВАО7,ВАО7М, перед аналогами:

  • Оптимизация активных частей с получением высоких энергетических показателей при меньшей массе;
  • Использование в конструкции электродвигателей ВАО4, ВАО7А литой алюминиевой короткозамкнутой обмотки ротора сделало возможным приобрести ряд преимуществ относительно других электродвигателей со сварной обмоткой:
    • Выбрать оптимальную конфигурацию и размеры паза, гарантирующих увеличение пусковых моментов при небольших величинах пусковых токов;
    • Исключить трудоемкие профилактические работы во время эксплуатации, которые связаны с ревизией и восстановлением сварных соединений обмотки ротора;
    • Повысить безопасность электродвигателей во время использования посредством исключения возможного в сварных соединениях искрообразования и перегревов.
  • Использование в конструкции электродвигателей ВАО4, ВАО7М медной короткозамкнутой обмотки ротора, производимой по специальной технологии, гарантирует надежность работы с механизмами при тяжелых, затяжных пусках и с количеством до 20 пусков в сутки, в отличие от 6-8 пусков, допускаемых для подобных электродвигателей с алюминиевой сварной обмоткой ротора. Обеспечивает увеличение эксплуатации ресурса в 1,5-2 раза по аналогии с двигателями с медной обмоткой ротора.
  • Специфическое устройство корпуса статора повышенной жесткости, которое обеспечивает надежную посадку пакета статора и пониженные значения параметров вибрации и шума.
  • Применение в коробках выводов безопасной цельной изоляционной панели вместо фарфоровых изоляторов.
  • Усовершенствованная система вентиляции и охлаждения электродвигателей, которая гарантирует оптимальный нагрев активных частей при работе на номинальной нагрузке, с нейтрализацией местных перегревов.
  • Допустимость работы электродвигателей в режимах регулирования частоты вращения в составе частотно регулируемых электроприводов.
  • Применение подшипниковых узлов взрывозащиты специальной конструкции гарантирует безопасность в течение всего срока эксплуатации.
  • Электродвигатели снабжаются датчиками контроля температуры 50М (по настоянию Заказчика 100П, Pt100, 50П) и датчиками контроля вибрации (по настоянию Заказчика).
  • Оснащение электродвигателей современными устройствами дистанционного контроля температуры  подшипников и обмотки статора УКТ-9(контроль температуры в 9 точках: 2 – подшипники, 6 – обмотка и железо статора, 1- корпус электродвигателя), по распоряжению Заказчика устанавливается УКТ-12(с дополнительными 3 точками контроля температуры, агрегатируемого с электродвигателем механизма). Эти устройства созданы во взрывозащищенном исполнении с выдачей сигналов предупреждения и управления отключением электродвигателя в аварийных режимах и возможностью вывода информации а ПК в режиме реального времени.
  • Добавление к комплекту устройства  контроля температуры обмотки и активного железа статора, а также контроля вибрации подшипниковых опор (УКВТ) по заказу потребителя, производимого  во взрывозащищенном исполнении и  рассчитанного на выполнение следующих функций:
    • Контроль температуры объектов, в том числе корпуса, подшипников, обмоток статора, и других деталей электрических машин общепромышленного и взрывозащищенного производства;
    • Контроль вибрации подшипников;
    • Подача предупредительных световых сигналов о выходе за границы заданных зон вибрации и температуры;
    • Подача предупредительных световых сигналов об обрыве или отсутствии датчика температуры;
    • Подача электрических сигналов на подключение внешних устройств сигнализации и управления;
    • Подача сигналов о состоянии контролируемого объекта через преобразователь интерфейса RS232/RS485 на монитор ПК.

По установочно-присоединительным размерам электродвигатели серии ВАО7 идентичны с двигателями типа ВАО, ВАО2, ВАО4 и подобными электродвигателями других изготовителей.

По просьбе Заказчика электродвигатели могут быть произведены с нестандартными габаритно-присоединительными размерами или по способу монтажа IM1002, IM3002.

Схема условного обозначения электродвигателя

ВАО Тип электродвигателя(взрывозащищенный асинхронный обдуваемый)
Х Номер серии
Х Модификация двигателя(для электродвигателей ВАО7)
ХХХ Высота оси вращения в мм(габарит)
ХХ/ХХ Условное обозначение длины сердечника статора или мощность в киловаттах/напряжение в киловольтах
ХХ Число полюсов
ХХХ Вид климатического исполнения



Пример: ВАО7А — 500 А/ХХ – 6 Т2
