Электродвигатели АОВ-450-800

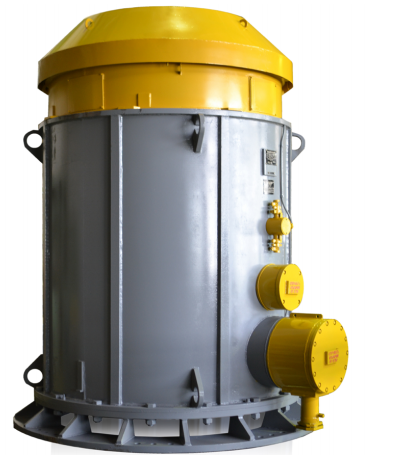

Электродвигатели АОВЭлектродвигатели асинхронные трехфазные с короткозамкнутым ротором обдуваемые вертикальные АОВ используются для привода насосов.

Особенности характеристики электродвигателя

Режим работы: продолжительный S1 от сети частотой 50 Гц. Допускают работу от преобразователя частоты





Способ охлаждения:

  • АОВ-560, 630, 710, 800-4, 6, 8 – ICA 0151;
  • АОВ-450, 560-2 – ICA 0141.

Виды климатического исполнения:

  • У1;
  • УХЛ1;
  • ХЛ1.

Конструктивное исполнение по способу монтажа:

  • IM3011;

Степень защиты:

  • корпуса коробки выводов – IP54;
  • кожуха наружного вентилятора – IP22.

Электродвигатели АОВ-450, 560, 630 обладают правым и левым направлением вращения.

Электродвигатели АОВ-630 (с нижней масляной ванной), 710, 800 обладают правым направлением вращения. По просьбе Заказчика возможно исполнение с левым направлением вращения.

Изоляционные материалы обмотки статора класса нагревостойкости «F».

Основные преимущества электродвигателей серии АОВ

по сравнению с аналогами

  • Совершенствование активных частей с получением высоких энергетических показателей при меньшей массе.
  • Использование в конструкции электродвигателей литой алюминиевой короткозамкнутой обмотки ротора предоставило возможность получить ряд преимуществ над другими электродвигателями со сварной обмоткой:
    • Выбрать наилучшую конфигурацию и размеры паза, которые обеспечивают увеличение пусковых моментов при небольших величинах пусковых токов;
    • Исключить трудоемкие профилактические работы во время эксплуатации, которые связаны с ревизией и восстановлением сварных соединений обмотки ротора;
    • Увеличить уровень безопасности электродвигателей во время эксплуатации за счет исключения возможного в сварных соединениях искрообразования и перегревов.
  • Для тяжелых условий эксплуатации серия электродвигателей АОВ производится с короткозамкнутой обмоткой ротора из меди. Электродвигатели с медной обмоткой ротора гарантируют увеличение эксплуатационного ресурса в 1,5-2 раза и увеличенный пусковой момент сравнительно с электродвигателями с алюминиевой обмоткой ротора. Это дает возможность совершать 15-20 пусков электродвигателя в отличие от 6-8 пусков, разрешаемых для других электродвигателей с алюминиевой обмоткой ротора.
  • Нестандартная конструкция корпуса статора увеличенной жесткости, которая обеспечивает прочную посадку пакета статора и пониженные значения параметров вибрации и шума.
  • Усовершенствованная система вентиляции и охлаждения электродвигателей, которая обеспечивает наиболее приемлемый нагрев активных частей при работе на номинальной нагрузке с исключением местных перегревов.
  • Допустима работа электродвигателей во время изменения частоты вращения в составе частотно-регулируемых приводов.
  • Оборудование электродвигателей (по просьбе Заказчика) датчиками контроля температуры ВК310, ВК 310С, ВК312С, ВК315С, АР71, АР2083М, ИВД-1, DV-1, DVA-141.
  • Использование в электродвигателях АОВ-630, 710, 800 подшипниковых узлов с жидкой смазкой и подогревом, которые гарантируют нормальную работу двигателей при отрицательных температурах.
  • Снабжение электродвигателей датчиками контроля температуры подшипников, масла, обмотки и железа статора, тепло- электронагревателей с описанием 50М, 50П, 100П, Pt100 с 2-х, 3-х, 4-х проводной схемой подключения, в количестве согласно просьбе Заказчика.



По настоянию Заказчика двигатели могут быть произведены с иными габаритно-присоединительными размерами, мощностями, напряжением, частотой вращения и другой реализации по способу монтажа.

Схема условного обозначения электродвигателя

АОВ Двигатель асинхронный закрытый обдуваемый
ХХХ Габарит (высота оси вращения)
ХХ Условная длина станины
ХХ Число полюсов
ХХ Вид климатического исполнения



Пример: АОВ-630S-4-У2.
