Электродвигатели ВАО2-280, ВАО2-315, ВАО2-355

Электродвигатели серии ВАО2

Электродвигатели серии ВАО2 взрывозащищенные трехфазные асинхронные с короткозамкнутым ротором  используются для привода стационарных машин и механизмов (насосов, вентиляторов, компрессоров и др.) как в шахтах, опасных по содержанию метана и угольной пыли, так и во взрывоопасных производствах внутренних и наружных установок нефтеперерабатывающей, газовой, химической и других отраслей.



Особенности характеристики электродвигателя серии ВАО2

Режим работы:

  • S1 от сети трехфазного переменного тока частотой 50 Гц и 60 Гц. Допускается работа от преобразователя частоты.

Исполнения по взрывозащите:

  • РВ 3ВИа, 1ExdIIBT4 по ГОСТ 12.2.020
  • PBExdI, 1ExdIIBT4 по ГОСТ Р 51330.0
  • ExdI, 1ExdIIBT4 по ГОСТ 12.2.020

Технические условия:

  • ТУ У31.1-05758925010:2006

Вид климатического исполнения:

  • У2;
  • У5;
  • УХЛ1;
  • УХЛ2;
  • УХЛ5;
  • Т2;
  • Т5.

Напряжение:

  • Мощность до 200кВт – 380 В, 660 В, 380/660 В, 1140/660 В;
  • Мощность свыше 200 кВт – 660 В, 1140/660 В.

Конструктивное исполнение по способу монтажа:

  • IM1001;
  • IM4001;
  • M9701.

Защита электродвигателя:

  • Корпуса – IP54;
  • Наружного вентилятора – IP20.

Способ охлаждения:

  • ICA 0151.

По просьбе Заказчика, при частоте 50 Гц, электродвигатели серии ВАО2 мощностью до 200 кВт могут производиться на напряжения 400 В, 415 В, 440 В, 500 В, а электродвигатели мощностью до 250 кВт – на напряжения 440 В и 500 В. При частоте 60 Гц электродвигатели мощностью до 200 кВт могут производиться на напряжения 380/660 В, 440 В, а электродвигатели мощностью до 250 кВт – на напряжения 440 В.

Электродвигатели обладают изоляцией класса нагревостойкости «F».

Коробка выводов расположена сбоку справа, если смотреть со стороны выступающего конца вала. Допустим разворот коробки выводов на угол, кратный 90˚.

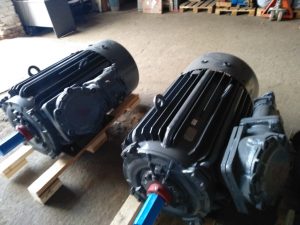

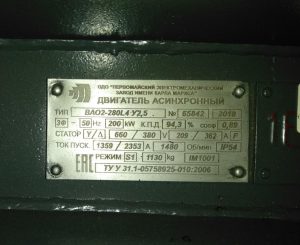

электродвигатель ВАО2ВАО2 280



Технические параметры электродвигателей ВАО2-280, ВАО2-315, ВАО2-355

Типоисполнение двигателя Номинальная мощность, кВт Синхронная частота вращения, об/мин При номинальной нагрузке Масса, кг
Скольжение, % КПД, % Cos, о.е.
ВАО2-280D2 132 3000 1,3 93,4 0,90 1020
ВАО2-280M2 160 93,8 0,91 1070
ВАО2-280L2 200 94,0 1130
ВАО2-280S4 132 1500 93,9 0,88 1020
ВАО2-280M4 160 94,0 0,89 1070
ВАО2-280L4 200 94,3 1130
ВАО2-280M6 110 1000 1,4 93,5 0,87 1070
ВАО2-280L6 132 93,8 1130
ВАО2-280M8 90 750 1,7 92,8 0,83 1070
ВАО2-280L8 110 93,0 1130
ВАО2-280M10 55 600 92,0 0,73 1070
ВАО2-280L10 75 92,3 1130
ВАО2-315M2 250 3000 1,2 94,2 0,91 1070
ВАО2-315L2 315 94,7 1130
ВАО2-315M4 250 1500 1,1 94,6 0,89 1400
ВАО2-315L4 315 94,7 1600
ВАО2-315M6 160 1000 1,2 94,0 0,87 1475
ВАО2-315L6 200 94,5 0,88 1645
ВАО2-315M8 132 750 1,3 93,6 0,85 1475
ВАО2-315L8 160 94,0 1645
ВАО2-315S10 90 600 1,2 93,0 0,76 1385
ВАО2-315M10 110 93,5 0,77 1475
ВАО2-315L10 132 1,3 0,78 1645
ВАО2-355M6 250 1000 1,0 95,0 0,88 1900
ВАО2-355L6 315 95,4 2150
ВАО2-355M8 200 750 0.8 94,2 0,85 1900
ВАО2-355L8 250 94,6 2150
ВАО2-355M10 160 600 94,0 0,77 1900
ВАО2-355L10 200 94,5 0,78 2150
