Электродвигатели АКСБ

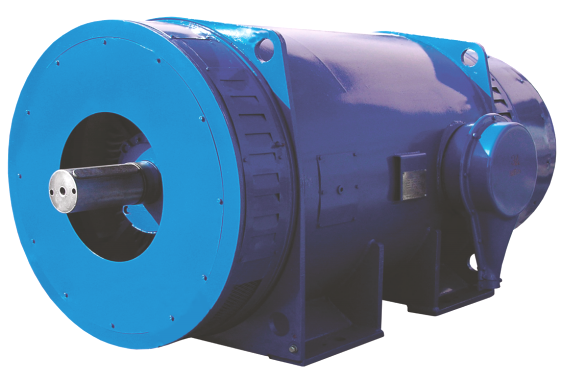

электродвигатели АКСБДвигатели асинхронные с фазным ротором, специальные, буровые АКСБ предназначены для работы в качестве привода насосов буровых установок и буровых лебедок с изменением частоты вращения по схеме машинно-вентильного каскада с диапазоном понижения частоты вращения 1:2.

Особенности характеристики электродвигателя

Режим работы: продолжительный S1 от сети частотой 50 Гц.

Способ охлаждения:

  • ICA01.

Виды климатического исполнения:

  • УХЛ2.

Конструктивное исполнение по способу монтажа:

  • IM1001.

Степень защиты:

  • электродвигателей – IP23;
  • контактных колец и коробки выводов – IP55.

Электродвигатели АКСБ обладают правым и левым направлением вращения.

Изоляция обмоток электродвигателей класса нагревостойкости «F».

Схема условного обозначения электродвигателя

АКСБ Асинхронный с контактными кольцами специальный для буровых установок
15 Условное обозначение габарита
ХХ Длина сердечника статора
Х Число полюсов
Х Напряжение, кВ
ХХХХ Вид климатического исполнения



 Пример: АКСБ-15-54-6-6-УХЛ2.

Технические параметры электродвигателей АКСБ

Типоразмер Мощность, кВт Напряжение, В Частота вращения (синх.), об/мин Ток, А КПД, % Cos Кратность макс. момента
статора ротора статора ротора
АКСБ-15-44-6-6 630/315 6000 780 1000/500 75,3 550 94,7 0,85 1,8
АКСБ-15-54-6-6 800/400 6000 950 1000/500 94,0 580 94,9 0,86 1,8
АКСБ-15-69-6-6 1000/500 6000 1130 1000/500 116,5 580 95,3 0,87 1,8





Габаритные, установочные и присоединительные размеры электродвигателей АКСБ



Типоисполнение L10 L30 L34 Масса, кг
АКСБ15-44-6-6 УХЛ2 630 2260 1070 4000
АКСБ15-54-6-6 УХЛ2 710 2360 1170 4400
АКСБ15-69-6-6 УХЛ2 900 2510 1320 4950
